产品分类

PRODUCT

当前位置:首页>>产品知识

聚酰亚胺的特性

点击次数:4735    发布日期:2015-02-25   本文链接:http://www.pibomo.com/datum/437.html

      聚酰亚胺是指主链上含有酰亚胺环,其中尤以含有肽亚胺结构的聚合物为主。英文名称为Polyimide,简称PI。由于它具有芳杂环的共轭效应,主链键能大,分子间作用力大,分子链呈现刚性,故其高分子材料均具有优良耐热性、化学稳定性、优异的力学性能和电性能,被广泛应用于航空、航天、电气、微电子以及汽车灯等高新技术领域。

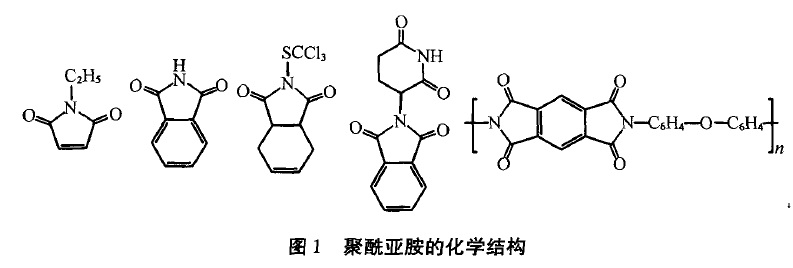

      聚酰亚胺是指主链上含有酰亚胺环,其中尤以含有肽亚胺结构的聚合物为主,其结构如图:
聚酰亚胺化学结构
      聚酰亚胺是综合性能**的有机高分子材料之一, 一般呈现为淡黄色,耐高温可达400℃,长期使用温度范围为-200~300℃,无明显熔点,绝缘性能高。其理化性质包括:

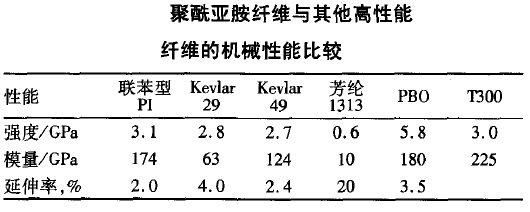

a)机械性能:聚酰亚胺具有高强度和模量,**可达5.8—6.3 GPa,其纤维的机械性能与其他高性能纤维的比较如表所示;
聚酰亚胺纤维性能
b)耐热性:耐热性极佳,均苯型聚酰亚胺的负荷变形温度360℃ ,长期使用温度260℃ ,无氧下使用温度300 ℃,热分解温度600℃,在400℃空气中处理200小时后失重约30% ;
c)耐低温性:聚酰亚胺纤维也可耐极低气温,在-269℃的液氮中不发生脆裂;
d)酸碱反应性:耐酸性硫酸>硝酸>盐酸,耐碱性差,遇碱水解;
e)耐辐射性:耐高能辐射性极强,用高能 射线照射8000次以后,纤维强度和电性能基本不变;
f)介电性能:由于聚酰亚胺结构对称且大分子主链呈刚性,限制极性基团的活动性,故电绝缘性极其**,介电常数3.4,介电损耗为0.001,介电强度100~300 kV/mm,体积电阻10*10*17Ω·cm;
g)安全性:环保无毒,有一定的生物相容性,还具有阻燃性。


在线咨询
联系电话

156 2585 3063
