空间太阳电池阵基板类型的发展

点击次数:1168    发布日期:2018-02-05   本文链接:http://www.pibomo.com/news/780.html

空间太阳电池阵基板是太阳电池片的安装基础。根据结构组成和刚度大小的不同.空间太阳电池阵基板分为刚性基板、半刚性基板和柔性基板3种类型。
1、刚性基板
多数单板、多板展开式空间太阳电池阵采用刚性基板,面密度为1.0~1.3 kg/m二.基板占整个电池阵总质量的45%~60%九。多板展开式空间太阳电池阵刚性基板之问通过扭簧铰链连接.太阳电池阵整体通过扭簧铰链及连接支架(也有无连接支架的情况)同航天器本体相连。“铝蜂窝芯+碳纤维复合材料面板+聚酰亚胺膜”是刚性基板的典型结构。面板材料有铝箔、卡普顿(Kapton)纤维和碳纤维复合材料等,而具有碳纤维复合材料面板的刚性基板质量*轻。基板表面所粘贴的聚酰亚胺膜.用以满足太阳电池与慕板间的绝缘要求。
刚性基板具有结构简单、刚度较大等优点.其主要缺点是质量和收拢后的体积大。

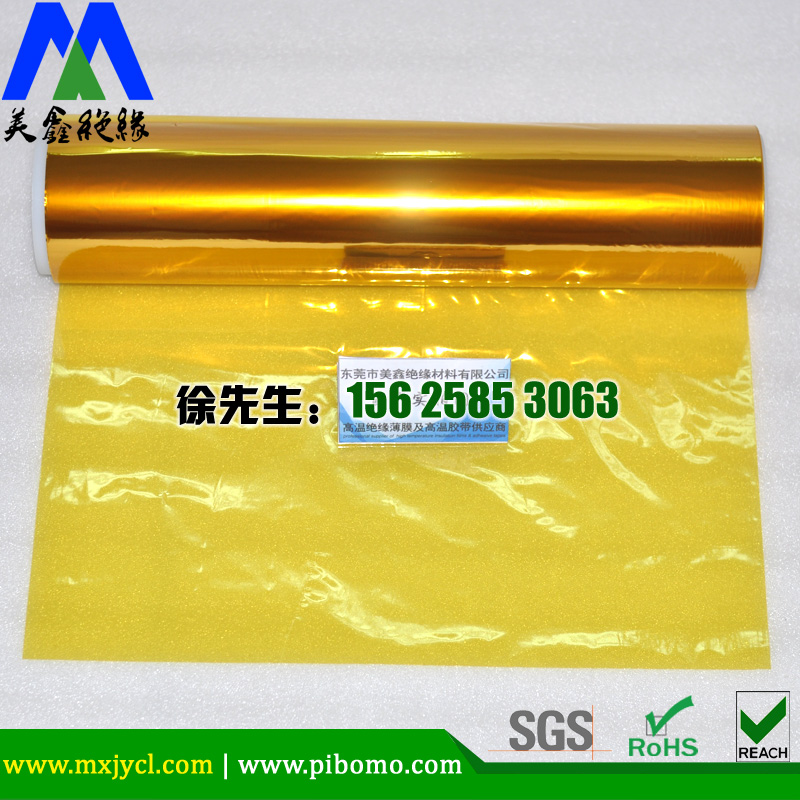

聚酰亚胺薄膜
2、柔性基板
柔性太阳电池阵用张紧的柔性毯基板结构作为太阳电池片的安装基础,电池片粘贴在柔性毯结构上。柔性毯的张紧南盘压杆展开机构、铰接杆或套筒式展开机构等米实现。柔性毯衬底一般南复合材料组成。柔性太阳电池阵所使用的电池片可以足普通电池片也可以是柔性薄膜电池片。

3、半刚性基板
半刚性基板是介于刚性基板和柔性基板之问的一种类型,其面密度为0.8~1.0 kg/m2,基板占整个太阳电池阵总质量的30%~45%。它用碳纤维复合材料制作刚性框架.刚性框架之间采用网格状的环氧玻璃纤维材料或碳纤维、卡普顿纤维增强的聚酰亚胺薄膜材料。苏联及俄罗斯的航天器(如和平号空间站)上应用了很多半刚性基板太阳电池阵。
与刚性基板相比,半刚性基板具有质量轻、散热性好、可双面粘贴电池片实现双面发电等优点;它的缺点是结构复杂.容易变形。
